Så här kan en förfrågan se ut
“Vi ville använda takytan bättre och kombinera elproduktion med varmvatten på en villa med bra solläge. Taket behövde ses över innan montage, och anläggningen behövde anpassas så att paneler och solfångare fick plats utan att störa skorsten, gångbrygga och taksäkerhet.”

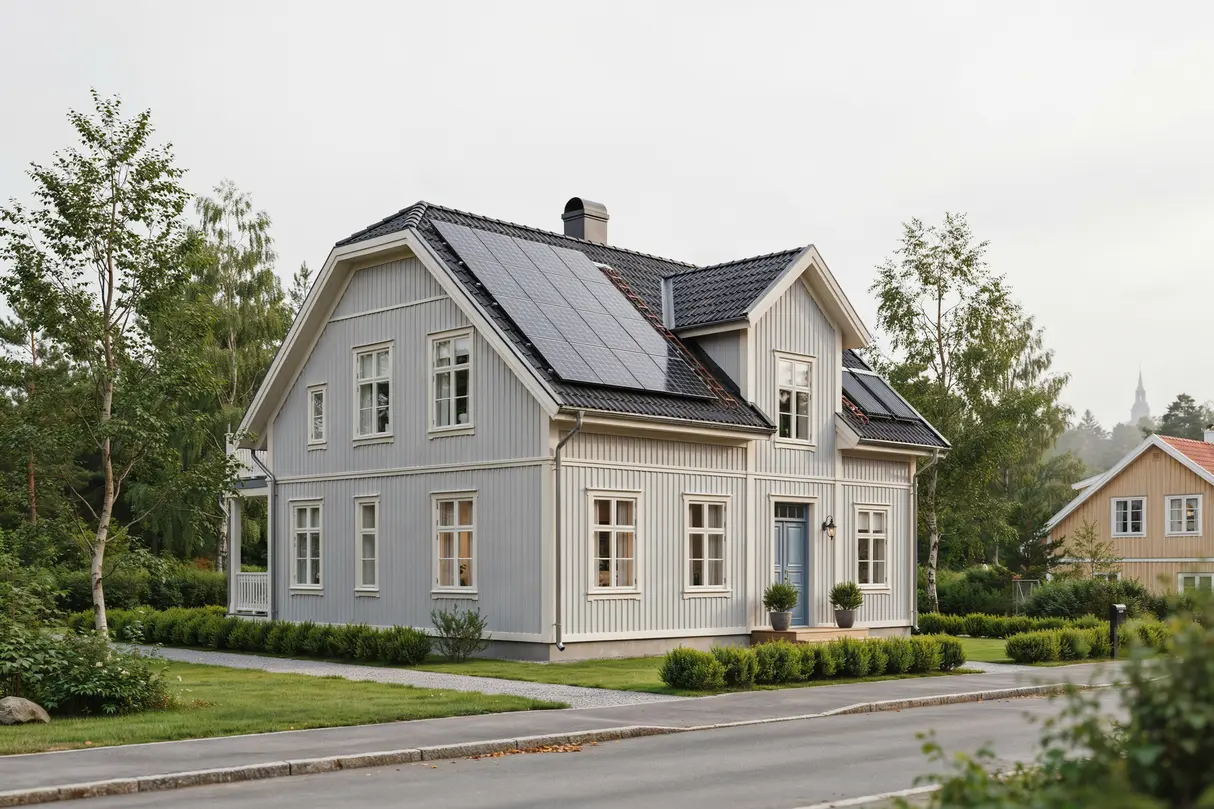

Så genomfördes installationen av solcellspaneler och solfångare på villan i Stehag, Eslöv
På den här villan i Stehag, Eslöv installerades både solcellspaneler och solfångare på ett lutande tegeltak. Projektet omfattade genomgång av takytan, infästning i underkonstruktionen, montage av bärskenor, placering av paneler samt inkoppling av solvärmedelen mot husets varmvattensystem. Målet var att utnyttja den södervända taksidan utan att belasta äldre taktäckning felaktigt eller skapa onödiga genomföringar.
Arbetet inleddes med kontroll av takets skick från nock till takfot. Ett antal pannor lyftes för att kontrollera läkt, ströläkt och råspont kring de planerade infästningspunkterna. Under den genomgången upptäcktes några partier där läkten hade torksprickor nära tidigare snölastpåverkan. De delarna byttes ut innan montaget fortsatte, vilket gav ett stabilare underlag för takkrokar och skensystem. Taklutningen låg runt 38 grader, vilket gav goda förutsättningar för både elproduktion och avrinning.
Placering av paneler och hänsyn till takets detaljer
Takytan delades upp så att solcellspanelerna fick den största sammanhängande ytan medan solfångarna placerades närmare den del där rördragningen kunde hållas kort. Skorsten, takstege och befintlig ventilation gjorde att anläggningen inte kunde läggas i helt symmetriska rader. I stället sattes panelerna i två fält med bibehållen servicemarginal runt taksäkerheten. Avstånd hölls också till takkant och nock för att minska vindpåverkan och underlätta framtida underhåll.
Infästning, täthet och elsäkerhet
Infästningen utfördes med takkrokar för tegeltak som fästes i takstolslägen där underlaget gav bäst bärighet. Där pannor behövde bearbetas för att ge plats åt krokarna kapades de försiktigt för att undvika spänningar mot beslagen. Bärskenor riktades in noggrant för att undvika vridning i panelraderna, särskilt över ett takfall där mindre nivåskillnader fanns i den äldre konstruktionen. Elinstallationerna anpassades till anläggningens strängindelning, och likströmskablar drogs skyddat med fästen som höll ledningarna fria från pannornas skarpa kanter. Elanslutningen utfördes med hänsyn till Elsäkerhetsverket och gällande krav för solcellsinstallationer.
Så anslöts solfångarna till varmvattenberedningen
Solfångarna kopplades in som ett komplement till husets befintliga varmvattenlösning. Isolerade kopparrör drogs från taket ner till teknikdelen, där pumpgrupp, expansionskärl och styrning monterades. För att begränsa värmeförluster isolerades rören med UV-beständig isolering på utsatta delar och med slutna cellmaterial i schakt och genomföringar. Kretsen fylldes med värmebärarvätska avsedd för solvärmesystem, och funktion kontrollerades efter avluftning och trycksättning. Genomföringarna i taket tätades omsorgsfullt för att inte störa taktäckningens vattenavledning.
Material, teknik och resultat efter färdig installation
Den färdiga anläggningen bestod av 18 solcellspaneler monterade på aluminiumprofiler och 2 plana solfångare på samma takfall. Kombinationen gav ett rent uttryck mot tegeltaket eftersom fälten linjerades efter pannornas rytm och takets befintliga detaljer. Växelriktaren placerades invändigt i ett svalt utrymme för stabil drift, och kabeldragningen hölls så kort som möjligt mellan tak och teknikutrymme. På solvärmesidan ställdes styrningen in så att värmen i första hand togs till vara för tappvarmvatten under perioder med hög instrålning.
Eftersom huset hade en äldre takkonstruktion lades extra tid på inpassning och kontroll av infästningspunkter. Det gav ett jämnare slutresultat. Efter avslutat montage återlades pannor, genomföringar kontrollerades och hela takytan besiktigades visuellt. Resultatet blev en samlad energilösning där både solel och solvärme kunde tas till vara utan att takets funktion eller utseende försämrades.
Liknande installationer på villatak med kombinerad solel och solvärme
Projekt av den här typen omfattade vanligtvis kontroll av takkonstruktion, bedömning av solläge och anpassning av placeringen efter takets hinder och säkerhetsdetaljer. På tegeltak krävdes ofta att pannor lyftes och att infästningarna lades in med stor precision för att undvika punktbelastning och otäta anslutningar.
När både solcellspaneler och solfångare installerades på samma byggnad behövde ytorna fördelas så att service, kabeldragning och rördragning fungerade ihop. Ofta ingick också växelriktare, styrning, rörisolering, genomföringar och justering av befintligt teknikutrymme. På tak med äldre läkt eller ojämnheter behövde underlaget ibland förstärkas innan montaget kunde slutföras.
- ✓ Kontroll av takpannor, läkt och infästningspunkter
- ✓ Montage av skensystem och paneler på lutande tak
- ✓ Installation av solfångare med rördragning till teknikdel
- ✓ Tätning av takgenomföringar och anpassning kring taksäkerhet
- ✓ Inkoppling av växelriktare, styrning och skyddade ledningsdragningar
